純度|評估純度與耐熱性

在氣體中加熱碳納米管（CNTs）時，其質量因燃燒而減少。質量減少量可用于評估碳納米管純度。分解溫度還可用于評估碳納米管的耐熱性并研究碳納米管的形成情況。

熱重分析儀可對多種樣品的熱分解和脫水進行定性和定量分析。使用同步熱重/差熱分析儀（TG/DTA）還可同時進行差熱分析。

DTG-60熱分析儀可同時測量質量變化量及放熱峰溫度與熱值。因此可以詳細的確定無定形碳和碳納米管的比例。

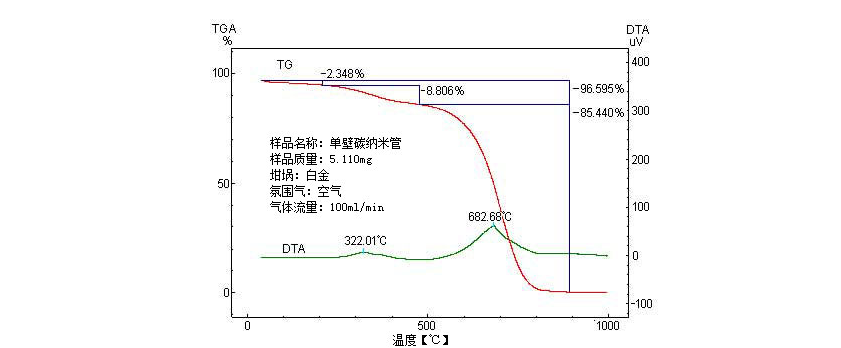

圖1表示在電弧放電作用下生成的單壁碳納米管的熱重曲線和差熱分析曲線。差熱分析曲線所示的最大放熱峰在683°C附近，表示單壁碳納米管的燃燒。在差熱分析曲線中，322°C被視為無定形碳的燃燒。單壁碳納米管和無定形碳的含量比可通過熱重曲線的質量損失比確定。

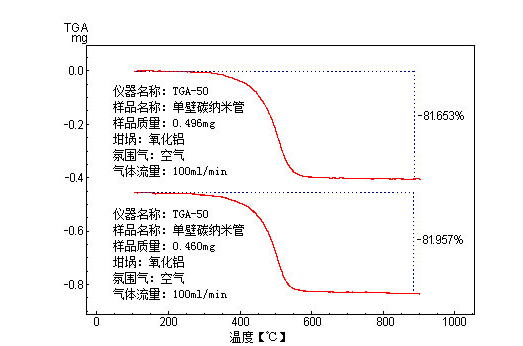

圖2表示由HiPco法獲得的單壁碳納米管熱重分析結果（使用TGA-50熱重分析儀）。TGA-50為專門的熱重測定儀器，具有高靈敏度的抗振的懸掛式天平，可測量1mg以下的碳納米管樣品。即使樣品小于0.5mg，該儀器也可具有良好的重復性。
